¿Para qué sirve el cilindro de los cables? Así funciona la ferrita

El cilindro que aparece cerca del extremo de algunos cables es un filtro de ferrita y sirve para reducir interferencias electromagnéticas de alta frecuencia. No aumenta por sí solo la velocidad, la potencia ni la resolución del cable; su trabajo es dificultar que el ruido eléctrico viaje por el conductor o se irradie como si el cable fuera una antena.

Este componente también se conoce como núcleo de ferrita, anillo de ferrita, supresor EMI o filtro de pinza. Puede venir moldeado de fábrica en un cable USB, de video o de alimentación, o instalarse después mediante una carcasa que se abre y cierra.

¿Qué hay dentro del cilindro de un cable?

Dentro de la carcasa plástica hay un núcleo de material ferrimagnético que rodea el cable. La ferrita no toca los conductores de cobre ni reemplaza su aislación: actúa desde alrededor sobre las corrientes de ruido de alta frecuencia.

TDK describe el filtro de pinza como un núcleo cilíndrico de ferrita dividido longitudinalmente en dos partes y protegido por plástico. En un modelo desmontable, ambas mitades abrazan el cable al cerrar la carcasa; en un cable fabricado con filtro integrado, la pieza ya viene fijada cerca de un extremo.

La ubicación no es decorativa. Murata indica que una ferrita resulta efectiva cerca de la fuente del ruido o del punto donde el cable entra en una interfaz. Por eso suele verse próxima al conector del computador, impresora, monitor o fuente de alimentación.

¿Cómo reduce la ferrita el ruido eléctrico?

La ferrita presenta impedancia al ruido de alta frecuencia y disipa una pequeña parte de esa energía como calor. La señal útil del cable puede seguir circulando, mientras el componente dificulta determinadas corrientes de ruido, especialmente las de modo común.

Los cables no solo conducen señales: también pueden comportarse como antenas que emiten o reciben energía electromagnética. La explicación técnica de Analog Devices sobre ferritas detalla que estos componentes pasivos filtran ruido de alta frecuencia y, dentro de su rango resistivo, disipan parte de esa energía como calor. El filtro busca reducir ese camino de interferencia.

Un ensayo técnico de Murata sobre ruido en cables de alimentación registró una reducción superior a 10 dB en algunos picos de emisiones al añadir un núcleo de ferrita. Ese resultado corresponde a una configuración de prueba concreta: no significa que cualquier ferrita produzca siempre la misma mejora.

¿Qué significa EMI y por qué importa?

EMI significa interferencia electromagnética: energía eléctrica no deseada que puede alterar el funcionamiento de un sistema electrónico. Puede originarse en fuentes conmutadas, motores, circuitos digitales, transmisores, cables cercanos u otros equipos.

Una interferencia puede manifestarse como ruido audible, errores de datos, una imagen inestable, desconexiones o problemas de recepción. Sin embargo, esos síntomas también tienen muchas otras causas. Un cable deteriorado, un conector suelto, una fuente defectuosa, una incompatibilidad o un controlador incorrecto no se reparan automáticamente instalando ferrita.

¿En qué cables se utiliza un filtro de ferrita?

Los núcleos de ferrita aparecen en cables de datos, video, alimentación y radiofrecuencia cuando el diseño necesita controlar emisiones o mejorar inmunidad al ruido. Son comunes en determinados cables USB, VGA, alimentación de notebooks, cámaras, pantallas y periféricos.

La Comisión Federal de Comunicaciones de Estados Unidos (FCC) ha incluido núcleos de ferrita entre las medidas posibles para mitigar interferencias de radiofrecuencia. Por ejemplo, su manual sobre interferencias menciona pasar vueltas de un cable por un núcleo toroidal cuando persiste un problema específico. Es una solución técnica dirigida, no una mejora universal para todos los cables.

¿Un cable con ferrita es siempre mejor?

No necesariamente: la utilidad depende del equipo, la frecuencia del ruido, el material, el tamaño, la ubicación y el número de vueltas del cable. Un filtro elegido al azar puede aportar poco si no coincide con el problema real.

La nota técnica AN‑1368 de Analog Devices muestra que la respuesta de una ferrita cambia con la frecuencia, el material, la geometría y la corriente aplicada. Por eso no es correcto comparar dos cables solo por el tamaño del cilindro.

• Una ferrita grande no garantiza automáticamente una supresión superior.
• La pieza no convierte un cable USB 2.0 en USB 3.x.
• No aumenta watts, amperes ni velocidad de carga.
• No agrega soporte para 4K, HDR o una frecuencia de pantalla mayor.
• No reemplaza el blindaje, la construcción correcta ni conectores en buen estado.

¿Conviene instalar una ferrita desmontable?

Conviene evaluarla cuando existe una interferencia identificable y el núcleo corresponde al diámetro del cable y a la frecuencia problemática. Si el equipo funciona correctamente, añadir piezas sin diagnóstico suele ser innecesario.

Los filtros de pinza permiten hacer una prueba sin cortar el cable. La carcasa debe cerrar por completo y quedar firme, sin aplastar la cubierta. Algunos diseños permiten pasar el cable más de una vez por el núcleo; esto modifica el efecto, pero también exige espacio y un radio de curvatura seguro.

La recomendación técnica de Murata es instalar la ferrita junto a la fuente de ruido o en el punto de contacto de la interfaz. Si no sabes cuál es la fuente, prueba primero pasos básicos: separar cables de alimentación y señal, eliminar adaptadores innecesarios, revisar conectores y sustituir temporalmente el cable por uno conocido en buen estado.

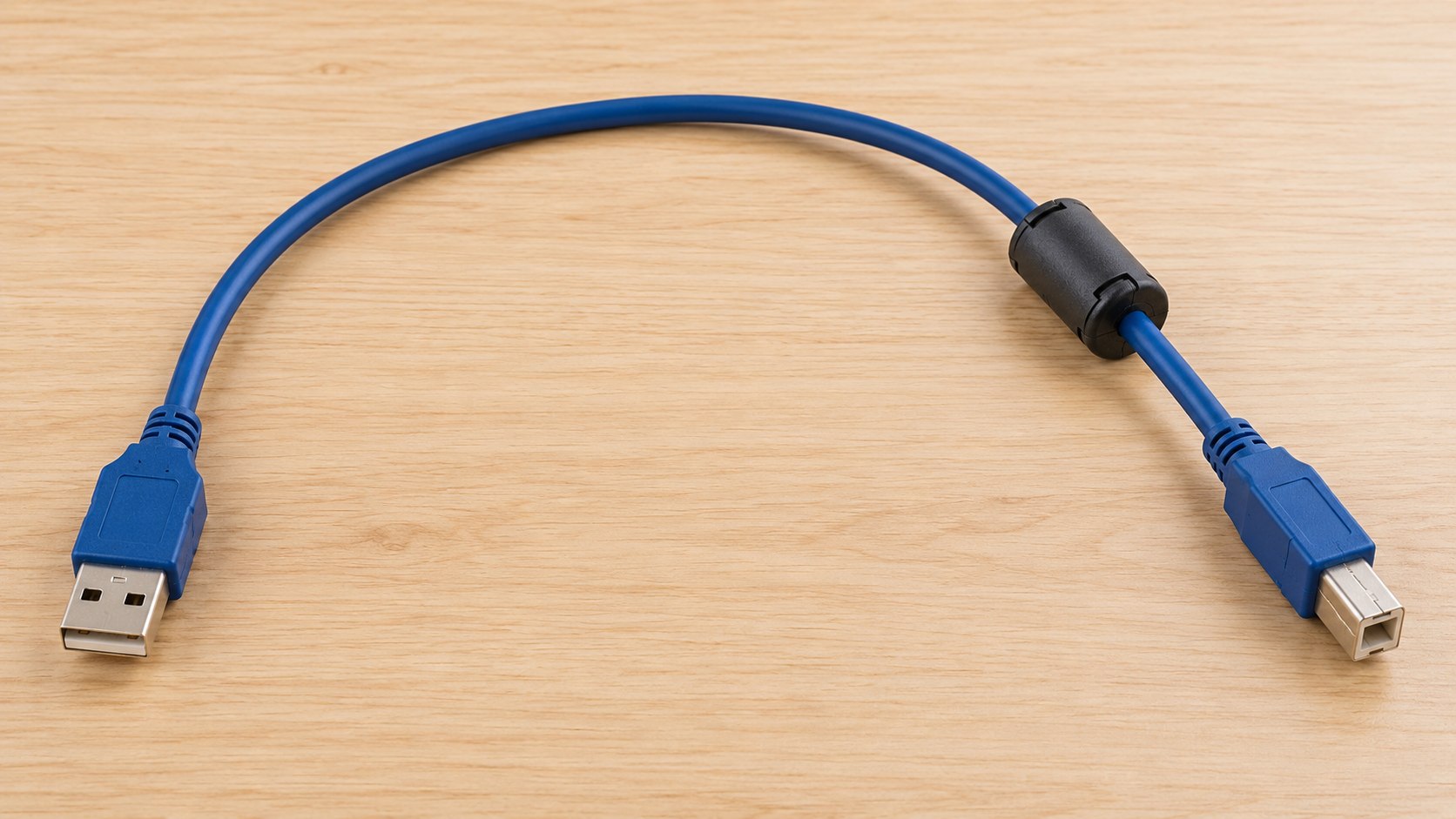

Un ejemplo práctico: cable USB‑B de impresora

Algunos cables USB‑B incluyen un filtro de ferrita integrado para ayudar a controlar interferencias en la conexión de datos. En Rayoshop, el cable USB‑A a USB‑B de 1,5 metros declara un filtro de ferrita y transferencia de datos USB 2.0.

La ferrita no cambia el conector ni la compatibilidad. Antes de comprar, debes comprobar que el extremo USB‑B coincida con la impresora o escáner y que el otro extremo USB‑A coincida con el computador. Nuestra guía sobre cómo elegir un cable USB‑B para impresora muestra cómo reconocer ambos puertos.

¿Se puede quitar el cilindro del cable?

No retires una ferrita moldeada de fábrica. Cortar la carcasa puede dañar la aislación, debilitar el cable y eliminar una medida incluida por el fabricante para controlar emisiones o inmunidad.

Si se trata de un filtro de pinza añadido después, puede abrirse siguiendo el mecanismo de la carcasa, siempre con el equipo desconectado y sin usar herramientas que perforen el cable. Antes de retirarlo, registra dónde estaba instalado y comprueba si reaparece la interferencia.

Preguntas frecuentes sobre ferrita en cables

¿La ferrita mejora la calidad de imagen o sonido?

Puede ayudar si existe ruido electromagnético dentro del rango para el que resulta eficaz. No mejora una señal que ya funciona correctamente ni aumenta las prestaciones máximas del estándar.

¿El cilindro almacena electricidad?

No. No es una batería ni un condensador. Es un material magnético pasivo que presenta impedancia al ruido de alta frecuencia.

¿La ferrita se calienta?

El material convierte una cantidad pequeña de energía de ruido en calor, pero una ferrita externa normalmente no debería alcanzar una temperatura preocupante. Si el cable o el conector se calientan de forma anormal, desconecta el equipo e investiga la causa.

¿Todos los cables necesitan ferrita?

No. El blindaje, el diseño del circuito, la longitud, las frecuencias y las pruebas de compatibilidad electromagnética determinan si se necesita. Muchos cables funcionan correctamente sin un núcleo visible.

Conclusión: es un filtro, no un amplificador

El cilindro de ferrita ayuda a controlar interferencias electromagnéticas; no amplifica datos, imagen, sonido ni potencia. Su presencia puede formar parte de un diseño correcto, pero la compatibilidad sigue dependiendo de los conectores, el estándar y las prestaciones declaradas. Si existe una falla, identifica primero la causa y considera la ferrita como una medida específica contra ruido, no como una reparación universal.
