¿Qué es PoE y cómo alimenta equipos por un cable Ethernet?

Power over Ethernet (PoE) permite transportar datos y energía eléctrica por el mismo cable de red hacia cámaras IP, puntos de acceso Wi‑Fi, teléfonos y otros equipos compatibles. No basta con que ambos conectores sean RJ45: antes de conectar hay que comprobar el estándar PoE, la potencia, el voltaje y, en soluciones pasivas, la polaridad y el pinout.

¿Qué es Power over Ethernet?

PoE es una familia de tecnologías que alimenta un dispositivo mediante el cable Ethernet que también lleva su conexión de red. Así, un equipo puede instalarse lejos de un enchufe usando una sola canalización de cableado.

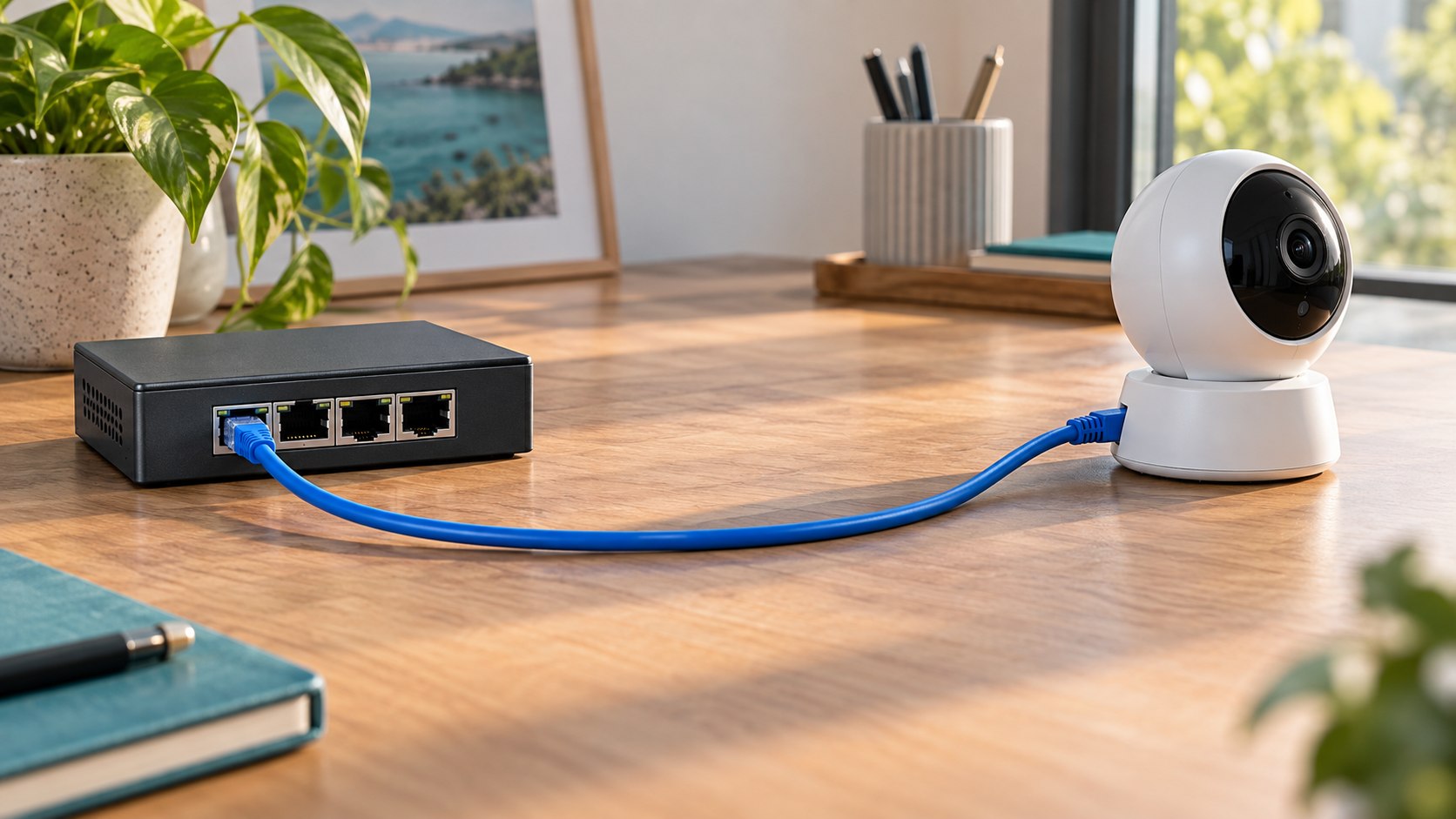

IEEE identifica al equipo que entrega energía como Power Sourcing Equipment (PSE) y al que la recibe como Powered Device (PD). Un switch PoE o un inyector puede ser el PSE; una cámara IP o un punto de acceso puede ser el PD. La descripción técnica de IEEE sobre Ethernet y PoE explica que el sistema añade una etapa de detección y negociación al enlace Ethernet.

¿Cómo viajan datos y corriente por el mismo cable?

La alimentación se aplica de forma controlada sobre los pares de cobre del cable de red sin reemplazar la señal Ethernet. Según el tipo de PoE, se utilizan dos o cuatro pares para transportar potencia.

En una conexión normal, el PSE comprueba primero si al otro extremo existe un PD compatible. Después clasifica o negocia la potencia y recién entonces energiza el puerto. IEEE describe esa fase de detección y negociación como parte del funcionamiento de PoE sobre Ethernet.

PoE, PoE+ y PoE++: ¿cuánta potencia entregan?

Los estándares IEEE elevan la potencia máxima del puerto desde 15,4 W hasta 90 W. La potencia realmente disponible en el dispositivo puede ser menor por las pérdidas del cable, y el equipo no necesariamente solicita el máximo.

Los valores de 15,4 W, 30 W y hasta 90 W están documentados por IEEE. Para 802.3bt, la norma amplió la alimentación a los cuatro pares del cable. La Ethernet Alliance mantiene un programa de certificación basado en IEEE 802.3af, 802.3at y 802.3bt para reducir confusiones de interoperabilidad.

¿Cuál es la diferencia entre PoE estándar y PoE pasivo?

El PoE IEEE estándar detecta y clasifica el dispositivo antes de aplicar potencia; un inyector pasivo puede mantener voltaje en sus pines sin esa negociación. Por eso dos productos con puertos RJ45 pueden ser eléctricamente incompatibles.

“PoE pasivo” no identifica por sí solo un voltaje, polaridad ni distribución de pines universal. Un equipo puede requerir 24 V pasivos, otro 48 V, y otro exclusivamente IEEE 802.3af/at/bt. Conectar un inyector pasivo equivocado puede impedir el funcionamiento o dañar el dispositivo.

La Ethernet Alliance explica que su certificación busca distinguir productos basados en estándares de soluciones propietarias. La indicación “PoE” en un aviso comercial no reemplaza la ficha eléctrica ni el manual del fabricante.

¿Qué hace un inyector PoE?

Un inyector añade alimentación a una conexión Ethernet cuando el router o switch original no tiene un puerto PoE adecuado. Normalmente recibe datos por una entrada LAN y entrega datos más energía por una salida PoE.

1. El router o switch sin PoE se conecta al puerto de datos del inyector.
2. El inyector se conecta a la corriente según las indicaciones del fabricante.
3. La salida PoE se conecta al dispositivo compatible mediante un cable Ethernet.

Un inyector no convierte automáticamente cualquier cámara o punto de acceso en un equipo PoE. El PD debe estar diseñado para recibir alimentación de ese tipo exacto.

¿Qué revisar antes de conectar un inyector de 24 V?

Confirma en ambos manuales el voltaje, la corriente o potencia, la polaridad, el pinout y si existe negociación IEEE. Una coincidencia parcial no es suficiente.

• Tipo: IEEE 802.3af/at/bt o PoE pasivo.
• Voltaje de entrada del PD: debe aceptar exactamente el rango que entrega el inyector.
• Potencia: el PSE debe cubrir el consumo del equipo sin superar sus límites.
• Polaridad y pinout: son críticos en soluciones pasivas.
• Velocidad: confirma si el inyector y los puertos son Fast Ethernet, Gigabit o superiores.
• Cable: usa la categoría, construcción y longitud admitidas por los equipos.

Como ejemplo real, la ficha del inyector PoE de 24 V y 1 A disponible en Rayoshop declara hasta 24 W y advierte que PoE de 24 V puede ser pasivo y no es intercambiable automáticamente con IEEE 802.3af/at. Esa ficha exige comprobar voltaje, polaridad, pinout y consumo del equipo antes de conectarlo.

¿Necesito un switch PoE o un inyector?

Un inyector suele servir para uno o pocos equipos; un switch PoE simplifica instalaciones con varios dispositivos. La elección depende del número de puertos, la potencia total y la administración que requiere la red.

En un switch, el “presupuesto PoE” es la potencia total que puede repartir entre todos los puertos. Aunque cada puerto admita una clase alta, el conjunto puede no alimentar todos los equipos al máximo simultáneamente.

¿Sirve cualquier cable RJ45 para PoE?

No conviene decidir solo por la forma del conector. La categoría, el conductor, la longitud, la terminación y el estado del cable influyen en la resistencia, el calentamiento y la calidad del enlace.

Para instalaciones nuevas, sigue las exigencias del fabricante del PSE y del PD. Evita cables dañados, conectores sueltos y conductores de calidad desconocida, sobre todo con mayor potencia o varios cables agrupados. IEEE 802.3bt utiliza los cuatro pares para ampliar la potencia disponible, por lo que la construcción completa del canal importa.

Puedes revisar la guía de Rayoshop sobre tipos de cables de red y sus usos y consultar la categoría de cables RJ45 disponibles. Verifica en cada ficha si el cable cumple los requisitos concretos de tu instalación PoE; pertenecer a una categoría no garantiza por sí solo toda combinación de potencia, longitud y montaje.

Cómo conectar PoE con seguridad

Identifica primero los puertos y conecta la energía al final. Este orden reduce errores y permite detener el proceso antes de aplicar un voltaje incompatible.

1. Lee la etiqueta y el manual del dispositivo alimentado.
2. Determina si requiere IEEE 802.3af, 802.3at, 802.3bt o PoE pasivo.
3. Comprueba potencia, voltaje, polaridad y pinout cuando corresponda.
4. Conecta el puerto LAN/Data al router o switch de red.
5. Conecta el puerto PoE al dispositivo alimentado.
6. Recién entonces energiza el inyector o switch.
7. Verifica enlace, encendido estable y temperatura normal.

Si el equipo no enciende, se reinicia, pierde red o se calienta de forma anormal, desconecta la energía. No pruebes polaridades ni voltajes “a ver si funciona”.

¿Por qué un equipo PoE enciende pero funciona limitado?

Puede haber energía suficiente para arrancar, pero no para activar todas las funciones. Algunos puntos de acceso reducen radios, potencia o puertos secundarios cuando reciben una clase inferior; una cámara PTZ puede fallar al mover motores o encender iluminación.

Revisa la potencia requerida por el PD, la clase detectada, el presupuesto del switch, la longitud del cable y los registros del PSE. Un switch puede conceder o denegar potencia según la clase solicitada y la energía total que tenga disponible.

Preguntas frecuentes

¿PoE reduce la velocidad de internet?

No por definición. La velocidad queda limitada por el puerto, el inyector, el cable y el dispositivo más lento; un inyector de 100 Mbps limitará un enlace aunque el cable sea Cat6.

¿Puedo conectar un equipo sin PoE a un puerto PoE estándar?

Un PSE IEEE compatible debe detectar un PD antes de energizarlo, pero no conviene extender esa seguridad a equipos pasivos o propietarios. Comprueba siempre la documentación de ambos productos.

¿PoE de 24 V es lo mismo que 802.3af?

No necesariamente. Muchos sistemas de 24 V son pasivos y pueden carecer de la detección y negociación del estándar IEEE.

¿Un splitter convierte cualquier dispositivo a PoE?

Solo si su salida coincide con el voltaje, conector, polaridad y consumo del dispositivo. También debe ser compatible con el tipo de PoE de entrada.

Conclusión

PoE simplifica una instalación al unir red y energía, pero la compatibilidad debe demostrarse, no suponerse. Identifica PSE y PD, confirma IEEE o pasivo, compara potencia y voltaje y usa un cable adecuado. Si interviene un inyector de 24 V, verifica además polaridad y pinout antes de aplicar corriente.
